12. SODICK CNC EDM Automation SYSTEM 소개

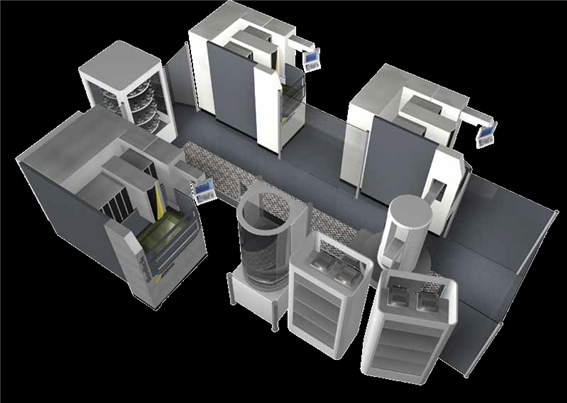

유럽에서는 방전기의 무인가동을 위하여 Automation SYSTEM을 구축하고 있습니다. 아래는 EROWA Automation For Sodick을 사진으로 간단히 소개해 봅니다.
사진과 같이 로봇을 이용한 시스템을 구축 하려면 많은 돈이 들어야 합니다.
필자가 근무하였던 곳에서도 방전기 4대에 적용하기가 어려워 ATC16개를 기본장착하여 방전기만 구입 하였습니다. 콘넥터의 특성 상 많이 쓰이지는 않았지만 무인가동 효율을 올리기에는 충분합니다.
이 오토 시스템은 방전기가 많이 배치되어 있고 공정이 여러곳에 형상이 큰 금형제작에는 좋을 것 같습니다. 전극은 황삭용,사상용으로 구분하고 ATC를 사용한다면 무인가동 시간을 높일수 사용한다면 무인가동 시간을 높일수가 있습니다.
스위스의 업체에서 오토시스템을 설치 하였는데 주4일근무하고 3일간은 무인가동으로 작업을 한다고 합니다. 요즘은 전극제작이 매우 중요하므로 방전가공기 4대에 고속가공기 1대를 배치하고 모델링과 프로그램 작업자를 또한 배치하여야 합니다.
고속가공기에서 작업된 전극도 센터 점을 찾기 위하여 셋팅 측정기도 별도 구입 하여야 합니다. 협력업체에서는 공작물을 방전기에서 내리지 않고 측정하는 툴도 구입하여 사용하는 것을 보았습니다.
